Kabel-Hit Nr.1 Systemkoffer

Kabel-Hit Nr.1 Systemkoffer
Kabel-Hit Nr.1 Systemkoffer Kabel-Hit Nr.1 Systemkoffer Kabel-Hit Nr.1 Systemkoffer Kabel-Hit Nr.1 Systemkoffer

Art-Nr: 938-001

Preis: 179,50 €*

( 213,61 € inkl. 19 % MwSt )
zzgl. 8,95 €* Versand
Lieferzeit: 5 bis 7 Werktage je nach Verfügbarkeit




waiting...



Mit dem Systemkoffer Kabel-Hit Nr.1 können sowohl spannungslose als auch spannungsführende Leitungen in Stromkreisen bis 400 V geortet werden. Das Kabelsuchgerät ist in der Lage, Kabel, Leitungen, Stromkreise, Kurzschlüsse und Erdschlüsse zu lokalisieren, Schutzrohre zu verfolgen und Koaxialkabel abzutasten. Dabei ist es nicht nötig die Spannungsversorgung zu unterbrechen oder empfindliche Elektronikteile abzuschalten. Die Ortung ist sowohl im Mauerwerk und Beton als auch im Erdreich möglich. Das Kabelsuch-System besteht zum einen aus dem Signalgenerator für spannungsführende und spannungslose Leitungen, sowie einem Empfänger. Der Signalgenerator speist hochfrequente elektromagnetische Signale in die zu untersuchende Leitung ein. Diese Signale werden vom Empfänger entlang der Leitung in akustische und optische Signale umgesetzt. Die Signalstärke ist ein Maß zur Lokalisierung der Leitung. An dem Signalgenerator kann neben der Sendestärke auch der Kanal, auf welchem gesendet werden soll, eingestellt werden. Da dieser im Display des Empfängers ebenfalls angezeigt wird, können mehrere Sender gleichzeitig eingesetzt werden, ohne dass eine gegenseitige Beeinflussung stattfindet.

- Orten von Leitungen in Decken, Wänden
   und Fußböden

 - Orten von Leitungsunterbrechungen,
   Schaltern und Sicherungen



 - Kurzschluss-Ortung



 - Orten von Erdschlüssen in Drehstromnetzen



 - Verfolgen von Schutz-, Wasser- und
   Heizungsrohren



 - Sortieren von verlegten Leitungen

Funktionen der Komponenten
Technische Daten

Allgemein

Betriebstemperatur/Feuchte 0 ... 40 °C / max. 80 % r.F.
Lagertemperatur/Feuchte -20 ... +60 °C  / max. 80 % r.F.

Empfänger

Automatische Abschaltung nach ca. 5 min
Leistungsaufnahme max. 40 mA
Anzeige LCD-Display mit Bargraph
Batterie 9 V Blockbatterie
Abmessungen 192 x 61 x 37 mm
Gewicht ca. 180 g

Signalgenerator

max. Spannung 400 V AC (0 - 60 Hz)
400 V DC
Sendefrequenz 125 kHz
Anzeige LCD-Display
Automatische Abschaltung nach ca. 1 Stunde
Leistungsaufnahme max. 18 mA
Batterie 9 V Blockbatterie
Sicherung Flink, 0,5 A / 500 V, 6,3 x 32 mm
Überspannungskategorie CAT III, 300 V
Abmessungen 130 x 69 x 32 mm
Gewicht 130 g

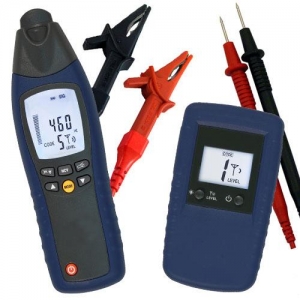

1 x Kabel-Hit Nr.1 bestehend aus: 1 Koffer mit 1 Signalgenerator, 1 Empfänger, 2 Batterie, 2 Messleitungen, 2 Krokodilklemmen, 2 Messspitzen und Bedienungsanleitung

Weitere Produkte rund um die Elektroinstallation und Komponentenprüfung finden Sie hier im Shop.
